| 頻率輸出 | |||||||
| 輸出 1 | 輸出 2 | 輸出 3 | 輸出 4 | ||||
| 導出正弦 | 主 XO* | 導出方波 * | 1pps* | ||||
| 5,10,15MHz | 60MHz | 5,10,15MHz | yes | ||||
| 13MHz | 52MHz | 13MHz | yes | ||||
| 10.24MHz | 61.44MHz | 2.048MHz | yes | ||||
| 10.29MHz | 61.76MHz | 1.544MHz | yes | ||||
| *: 數字 | |||||||
|

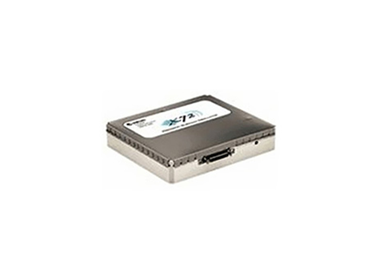

Note:the x72 provide 4 outputs.Typical factory settings are shown abobe.Other standard teltcom frequencies are available. All outputs are programmable to enabled or disabled. |
|||||||
| 正弦輸出 (for 10MHz) | |||||||
| 電源 | 7.8dBm±10% into 50Ω | ||||||
| 相位噪聲 | 1Hz | <-72dBc/Hz | |||||
| 10Hz | <-90dBc/Hz | ||||||
| 100Hz | <-128dBc/Hz | ||||||
| 1kHz | <-140dBc/Hz | ||||||
| 10kHz | <-148dBc/Hz | ||||||
| Spurious | |||||||
| 諧波 | <-60dBc | ||||||
| 非諧波 | <-60dBc | ||||||
| 數字輸出 | 5V ACMOS | ||||||
| 不穩定性 | <10ps RMS | ||||||
|
穩定性 (Allan Deviation) |
t=1sec | <3x10 -11 | |||||
| t=10sec | <1x10 -11 | ||||||
| t=100sec | <3x10 -12 | ||||||
| 準確度 | <±5x10 -11 ( 25 ℃ ) | ||||||
| Retrace | <±2x10 -11 (on-off-on:24h,48h,12h@ 25 ℃ ) | ||||||
| 控制范圍 | 數字輸入 :±1x10 -6 with granularity of 1x10 -12 | ||||||
| 模擬輸入 :±1.5x10 -9 ,0-5V inti 50kΩ | |||||||
| 熱啟動時間 | |||||||
| 鎖定時間 | 5min( 鎖定精度 <5x10 -8 ) | ||||||
| <1x10 -9 時間 | 7.5min | ||||||
| 支持電壓 | +5VDC±10% or 10 to 32V | ||||||
| 加熱 | 17W max( -40 ℃ - + 85 ℃ ) | ||||||
| 工作 | 15W@ -40 ℃ ,10W@ 25 ℃ ,5W@ 85 ℃ | ||||||
| 電壓系數 | 04.95V-05.05V: 絕對值 (df/f)<3x10 -11 pp | ||||||
| 10.00V-32.00V: 絕對值 (df/f)<3x10 -11 pp | |||||||
| Emissions/ 靈敏度 | 使用同軸電纜時滿足 CE 和 FCC 的要求 | ||||||
| 測試 / 狀態 | 自檢 (BIST) | ||||||
| ACMOS- 服務 / 故障 - 失鎖 | |||||||
| Serial:DSIP | |||||||
| 可靠性 | |||||||
| Benign,ground | MTBF:527,000hrs@ 40 ℃ | ||||||
| 環境指標 | |||||||
| 工作溫度 | -40 ℃ - + 85 ℃ | ||||||
| 磁場范圍靈敏度 | dc(±2Gauss)<±4x10 -11 /Gauss | ||||||
| 濕度 | GR-CORE-63,<5 TO 90%,RH Non-condensing | ||||||
| 振動 | |||||||
| 工作 | GR-CORE-63, 4.5.2 /4,locked to 1.0g | ||||||
| 存儲和運輸 | |||||||
| 溫度 | -55 ℃ - + 100 ℃ | ||||||
| 沖擊 / 振動 | GR-CORE-63 4.4.1 to 1.5g | ||||||
| 物理指標 | |||||||
| 重量 | 250g | ||||||
| 尺寸 | 89mmx76mmx 17.7mm | ||||||
| 體積 | 124ml. | ||||||
| 應用 | |||||||
| AP3 | 老化 | 溫度系數 | 溫度范圍 | 性能 | |||
|
日 |
月 | 年 | |||||
| ±4x10 -11 | ±3x10 -10 | ±1x10 -9 | <3x10 -9 over -40 ℃ to 85 ℃ | -40 ℃ to 85 ℃ | Meets GSM Specification,<5E-8 | ||
