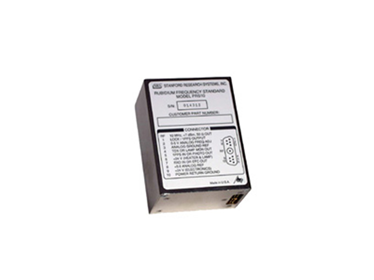

PRS10銣原子振蕩器是美國 SRS 公司生產的高性能銣原子振蕩器產品，具有低相噪、低漂移、穩定度高等特點。可廣泛應用于電信、時統、雷達、計量標 準等領域。 PRS10是一款超低相位噪聲(-130dBc/Hz@10Hz)的10MHz銣原子振蕩器件。極低的月老化率（＜5E-11),使其非常適 合作為一款時基部件用于精密的頻率測量。該振蕩器有一個1pps輸入端口可用于外部參考標準（如GPS）進行鎖相并具有72小時 Strautm 1 Level的保持能力。銣燈的使用壽命預期可達20年且該器件被有一個標準RS-232計算機接口。
超低相位噪聲（<-130 dBc/Hz at 10 Hz）
1pps輸入用于時間標記或者相位鎖定
72小時Strautm 1 Level的保持能力
可利用RS232接口進行測試,控制及校準
壽命可達二十年
| 規格 | |
| 輸出 | |
| 輸出頻率 | 10 MHz 正弦波 |
|
振幅 |
0.5 Vrms, ±10 % |
| 相位噪聲 (SSB) |
<-130 dBc/Hz (10 Hz)
<-140 dBc/Hz (100 Hz) |
| 非諧波 | <-130 dBc (100 kHz BW) |
| 諧波 | <-25 dBc |
| 回波損耗 | >25 dB @ 10 MHz |
| 裝運時的準確度 | ±5 × 10-11 |
| 老化（30天后） | <5 ×10-11 (monthly), <5 × 10-10 (yearly) |
|
短期穩定性 （艾倫方差） |
<2 × 10-11 (1 s)
<1 × 10-11 (10 s) <2 × 10-12 (100 s) |
| 保持 | 72 小時 Stratum 1 級別 |
| 頻率回溯 | ±5 × 10-11 (72 hrs. off then 72 hrs. on) |
| 可設置性 | <5 × 10-12 |
| 修剪范圍 |
±2 × 10-9 (0 to 5 VDC) ±1 ppm (via RS-232 |
| 熱身時間 |
<6 分鐘（鎖定時間） <7分鐘（時間為1×10-9 |
| 電壓靈敏度 | <2 × 10-11（1 VDC 電源變化） |
| 電氣 | |
| 輸入電壓 | +24 VDC (nom.), +22 VDC (min.), +30 VDC (max.) |
| 當前的 |
25°C 時 2.2 A（預熱），0.6 A（穩態） (注1 |
| 保護 | ±30 VDC 至任何引腳（射頻輸出除外） |
| 射頻保護 | 100 mA（穩定，帶任何終端） |
| 校準參考輸出 | 5.00 ± 0.05 VDC |
| RS-232 | 9600 波特，8 位，無奇偶校驗，1 個停止位，0 到具有 X-on/X-off 協議的 5 V 電平 |
| 1 pps 測量 | ±10 ns（精度），±1 ns（分辨率） |
| 1 pps 輸出組 | ±10 ns（精度），±1 ns（分辨率） |
| 環境的 | |
| 工作溫度 | -20 °C 至 +65 °C 底板 |
| 溫度穩定性 | ±1 × 10-10（-20 °C 至 +65 °C 底板） |
| 儲存溫度 | -55 °C to +85 °C |
| 磁場 | <2 × 10-10 對于 1 高斯場反轉 |
| 相對濕度 | 95 %（非冷凝） |
| 各種各樣的 | |
| 設計壽命2 | 20年。 |
| 尺寸 | 3.0" × 2.0" × 4.0" (WHL) |
| 重量 | 1.32 磅。 |
| 底板螺紋 | 4-40 (4 名) |
| 連接器 | 搭配 ITT/Cannon DAM11W1S 系列 |
| 保修單 |
兩年的零件和人工缺陷 材料和工藝 |
